PIC18F25K22 & XC8: Matriz de LEDs 8x8 - Mostrar abecedario y números

Siguiendo con las publicaciones sobre matrices de LEDs, ahora vamos a mostrar el abecedario y los números de 0 al 9, debo aclarar que la idea original del código le pertenece a EmbeddedLab, lo único que he realizado es ajustarlo al circuito que estamos utilizando y migrarlo a XC8.

Circuito:

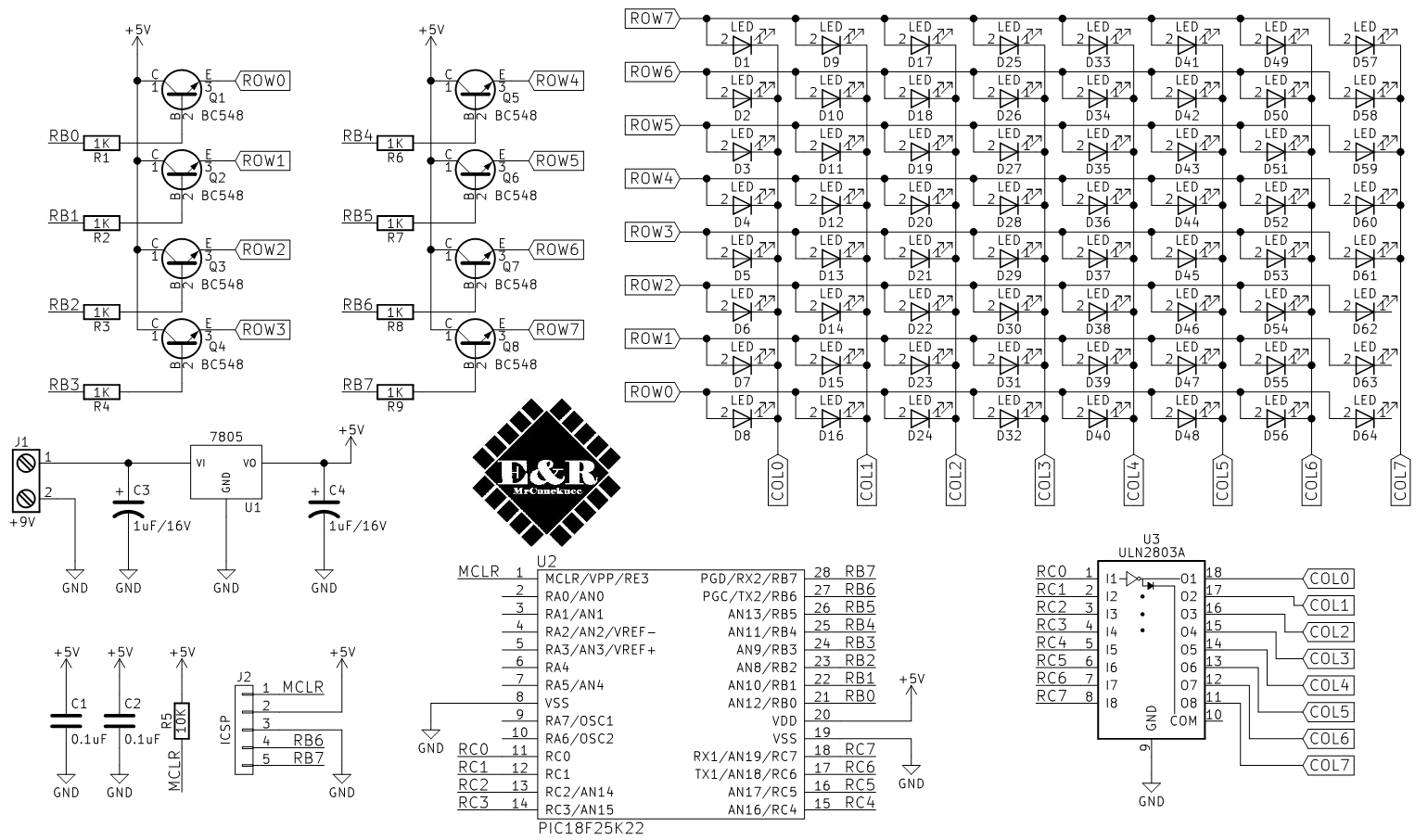

El circuito que estamos usando es el siguiente.

Código:
El código que hace posible esto es el siguiente:

	/*******************************************************************************
	*
	* Matriz de LEDs 8x8: Mostrar abecedario y numeros
	*
	*******************************************************************************
	* FileName: main.c
	* Processor: PIC18F25K22
	* Complier: XC8 v1.42 & MPLAB X IDE v3.61
	* Author: Pedro Sánchez (MrChunckuee)
	* Blog: http://mrchunckuee.blogspot.com/
	* Email: mrchunckuee.psr@gmail.com
	* Description: Rutina sencilla para mostrar el abecedario y los numeros
	*******************************************************************************
	* Rev. Date Comment
	* v1.00 28/06/2017 Creación del ejemplo
	******************************************************************************/
	#include <xc.h>
	#include <stdbool.h>
	#include "FUSES_Config.h" //Only here

	#define _XTAL_FREQ 16000000

	// Define Alphabets A through Z
	const unsigned int Alphabets[]={
	0x00, 0x3F, 0x7F, 0xE4, 0xE4, 0x7F, 0x3F, 0x00, //A
	0x00, 0xFF, 0xFF, 0x99, 0x99, 0xFF, 0x66, 0x00, //B
	0x00, 0x3C, 0x7E, 0xC3, 0x81, 0xC3, 0x42, 0x00, //C
	0x00, 0xFF, 0xFF, 0xC3, 0xC3, 0x7E, 0x3C, 0x00, //D
	0x00, 0xFF, 0xFF, 0x99, 0x99, 0x99, 0x81, 0x00, //E
	0x00, 0xFF, 0xFF, 0xC8, 0xC8, 0xC8, 0xC0, 0x00, //F
	0x00, 0x7E, 0xFF, 0x81, 0x85, 0xC7, 0x46, 0x00, //G
	0x00, 0xFF, 0xFF, 0x18, 0x18, 0xFF, 0xFF, 0x00, //H
	0x00, 0xC3, 0xC3, 0xFF, 0xFF, 0xC3, 0xC3, 0x00, //I
	0x00, 0x06, 0xC6, 0xC3, 0xFF, 0xFE, 0xC0, 0x00, //J
	0x00, 0xFF, 0xFF, 0x38, 0x6C, 0xC6, 0x83, 0x00, //K
	0x00, 0xFF, 0xFF, 0x03, 0x03, 0x03, 0x03, 0x00, //L
	0xFF, 0xFF, 0x60, 0x30, 0x60, 0xFF, 0xFF, 0x00, //M
	0xFF, 0xFF, 0x60, 0x30, 0x18, 0xFF, 0xFF, 0x00, //N
	0x00, 0x7E, 0xFF, 0xC3, 0xC3, 0xFF, 0x7E, 0x00, //O
	0x00, 0xFF, 0xFF, 0x88, 0x88, 0xF8, 0x70, 0x00, //P
	0x00, 0x7C, 0xFE, 0x82, 0x86, 0xFF, 0x7D, 0x00, //Q
	0x00, 0xFF, 0xFF, 0xD8, 0xDC, 0xF7, 0x63, 0x00, //R
	0x00, 0x72, 0xFB, 0x99, 0x99, 0xDF, 0x4E, 0x00, //S
	0x00, 0xC0, 0xC0, 0xFF, 0xFF, 0xC0, 0xC0, 0x00, //T
	0x00, 0xFE, 0xFF, 0x03, 0x03, 0xFF, 0xFE, 0x00, //U
	0x00, 0xFC, 0xFE, 0x03, 0x03, 0xFE, 0xFC, 0x00, //V
	0xFF, 0xFF, 0x06, 0x0C, 0x06, 0xFF, 0xFF, 0x00, //W
	0xE7, 0xF7, 0x3C, 0x18, 0x3C, 0xEF, 0xE7, 0x00, //X
	0x00, 0xF0, 0xF8, 0x0F, 0x0F, 0xF8, 0xF0, 0x00, //Y
	0x00, 0xC7, 0xCF, 0xDB, 0xDB, 0xF3, 0xE3, 0x00 // Z
	};

	//Define numbers 0 to 9
	const unsigned int Numbers[] ={
	0x00, 0x7E, 0xFF, 0xCB, 0xD3, 0xFF, 0x7E, 0x00, //0
	0x00, 0x01, 0x61, 0xFF, 0xFF, 0x01, 0x01, 0x00, //1
	0x00, 0x66, 0xCF, 0xCB, 0xD3, 0xF3, 0x62, 0x00, //2
	0x00, 0x42, 0xC3, 0x99, 0x99, 0xFF, 0x6E, 0x00, //3
	0x00, 0x1C, 0x2C, 0x4C, 0xFF, 0xFF, 0x0C, 0x00, //4
	0x00, 0x72, 0xF3, 0x91, 0x91, 0x9F, 0x0E, 0x00, //5
	0x00, 0x7E, 0xFF, 0x91, 0x91, 0x9F, 0x4E, 0x00, //6
	0x00, 0xC0, 0xC0, 0x8F, 0x9F, 0xF0, 0xE0, 0x00, //7
	0x00, 0x6E, 0xFF, 0x91, 0x91, 0xFF, 0x6E, 0x00, //8
	0x00, 0x70, 0xF8, 0x88, 0x88, 0xFF, 0x7F, 0x00 //9
	};

	unsigned int count, column, num, repeat;

	void MCU_Init(void);

	void main(void) {
	MCU_Init(); //Inicializamos sistema
	while(true){
	// Display 26 alphabets
	for (num=0; num<26; num++) {
	for (repeat=0; repeat<100; repeat++){
	column = 1;
	for(count=num8; count<(num8+9); count++){
	PORTB = Alphabets[count];
	PORTC = column;
	__delay_ms(1);
	column = column<<1;
	}
	}
	}
	// Display 10 numbers
	for (num=0; num<10; num++) {
	for (repeat=0; repeat<100; repeat++){
	column = 1;
	for(count=num8; count<(num8+9); count++){
	PORTB = Numbers[count];
	PORTC = column;
	__delay_ms(1);
	column = column<<1;
	}
	}
	}
	}
	}

	void MCU_Init(void){
	//Puertos digitales
	ANSELA = 0;
	ANSELB = 0;
	ANSELC = 0;
	//Configura oscilador interno a 16MHz
	OSCCONbits.IRCF=0b111; //El ciclo de instruccion es de 0.25 us
	//Puertos como salida
	TRISB = 0x00;
	TRISC = 0x00;
	//Limpiamos puertos
	PORTB = 0x00;
	PORTC = 0x00;
	}
