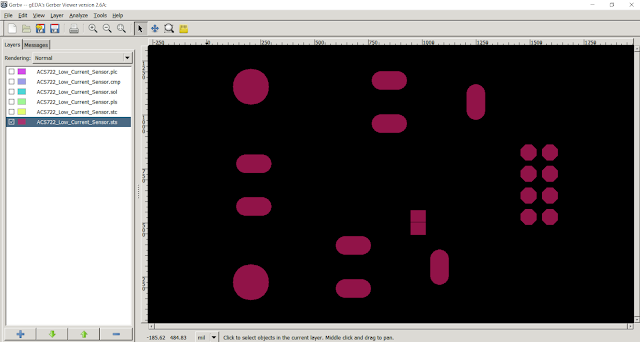

En una publicación anterior hemos aprendido a generar nuestros archivos GERBER con EAGLE, pero es necesario visualizarlos para saber que el resultado es el deseado antes de mandar a fabricar, aquà es en donde vamos a ser uso de la herramienta gratuita "Gerbv", la cual puedes descargar la ultima version desde aquÃ. Al momento de ejecutarlo tenemos la siguiente vista:
Bueno lo primero que debemos hacer es irnos a File >> Open Layer(s)... y buscar la ruta en donde se tienen guardados los archivos, una ves que se encuentren, seleccionamos los que vamos a visualizar (para eso presionamos CTRL + clic derecho) y por ultimo damos en Open.
Bien nos cargara los archivos, e inmediatamente veremos nuestro diseño, de lado izquierdo vemos todas las capas abiertas y podemos seleccionar si queremos ver una en especifica, para ocultar alguna basta con retirar la palomita del nombre.
Ahora tenemos un previo de cada una de las capas del proyecto.
Bueno esto es todo por el momento, probablemente encuentre mas circuitos y los estaré compartiendo, si tienes dudas, comentarios, sugerencias, inquietudes, traumas, etc. dejarlas y tratare de responder lo mas pronto posible.
