PIC18BT MCE Development Board: Diseño, consideraciones y ensamble del PCB

Como ya habia mencionado en la puclicacion principal de este proyecto, vamos a describir cada una de las etapas que lo conforman, asi que toca el turno de platicar un poco sobre el ruteado y algunas consideraciones que se tomaron en cuanto al momento de realizarlo. Lo primero que debo decir es que retome la idea de la PIC Traiver v2.0, aunque cambie ligeramente el tamaño, ma
adelante explicare porque hice esto.

Sponsor: PCBWay
Empresa manufacturera de PCBs y ensambles ubicada en China, con ya varios años en el mercado. Esta empresa nos permite realizar prototipos rápidos para nuestros desarrollos a medida., pero también permite realizar grandes producciones para proyectos comerciales. A continuación algunas características, si deseas saber mas o adquirir un servicio te recomiendo revisar su página.
  • Servicio de PCBs por tan solo $5 (USD) las 10 unidades, de 1 o 2 caras.
  • Cada nuevo miembro recibe un bono de $5(USD), más servicio express de 24Hs o 48Hs.
  • Servicio de ensamblado de PCBs por $30(USD)
  • Fabricación de esténcil, componentes y mas.
Diseño del Layout:
Ya habia dicho que la tarjeta esta pensada para un microcontrolador PIC18(L)F25K83 o PIC18(L)F25K22, lo que no habia dicho era para que package seria, en este caso sera un SSOP28, pero no es lo unico en SMT que utiliza yq que los condensadores, resistores e incluso los LEDs tambien lo son, voy a utilizar un package 1206 (considero que es buen tamaño para soldar con cautin o aire caliente de forma casera). Bueno sin mas, dejare una captura de pantalla en donde he encerrado o agrupado un par de secciones para comentar sobre ello:


Dentro de la imagen podemos ver que U3 es el microcontrolador, conectado a los pines a un costado de la board, en otro post detallare a que pines y que nombres tiene cada uno de estos, de momento hablaremos un poco de ciertas secciones (encerrados en reectangulos verdes).
  1. Regulador de voltaje, el cual cuentra con jack estandar para alimentarlo, como se dijo en el esquematico podemos usar de 7 a 12 volts, este cuenta tambien con un LED indicador de alimentacion (D1).
  2. Osculador externo, tiene el footprint para soportar un cristasl externo con sus dos capacitores segun el datasheet.
  3. Puerto ICSPpara programacion, junto a su boton de reset el cual tambien puede ser utilizado como una entrada digital.
  4. Salidas a LEDs, se tiene 4 LEDs conectados al PORTC, los cuales se pueden usar o no segun los jumpers JP1 - JP4.
Tenemos otras areas como las tiras de pines, que podemos soldar si requerimos accesder a los puertos del microcontrolador, incluso se ha dejado un par de PADs para colocar y soldar algunos componentes TH extras.

Aprovechando la funcionalidad del KiCad para mostrar el diseño en 3D, aca una captura de ello.

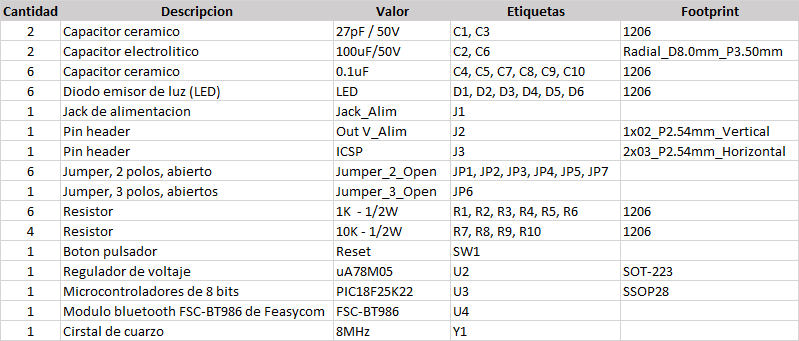

Lista de materiales
En cuanto a la lista de componentes, dejo una el cual tiene la mayoria, si no es que todo lo que puede soldarse en la PCB, pero debo de aclarar que no requerimos soldar todo para que la board funcione, ya veremos mas adelante cuales han sido los elementos que se han colocado.


El resto de componetes se soldaran cuando sean necesario, de momento he colocado lo minimo para que funcione.

Ensamble del PCB:
Solo he agregado los componentes mas indispensables para su funcionamiento, como lo es el regulardor de voltaje, el microcontrolador, el puerto ICSP, el boton de reset, LEDs y solo una tira de pines en ambos lados de la board.

Primero un par de fotos de las PCBs recien llegadas a casa, nuevamente agradecer a mi sponsor por la excelente calidad en sus productos.



Debo decir que el soldado de componentes lo he realizado con cautin ya que no tenia soldadura en pasta, pero bueno me ha quedado decente, a continuacion un par de fotos de la vita superior e inferior:


Con respecto a la capa inferior, simplemente he agregado una tira de pines de cada lado (pin header 1x22), ya que no es necesario ocupar los dos orificios con los que cuenta el conector, tambien es posible soldar directamente cables.


Con respecto al tamaño de la PCB es para que embone adecuadamente en este tipo de protobords (son las que yo uso y me gustan), asi puedo montar algun circuito y puentearlo para testearlo con el microcontrolador, pero igual ustedes pueden usar conectores hembra para conectar con cables dupont.


Lo que resta es empezar con algunos ejemplos, pero eso lo dejare para futuros post, los cuales apareceran en la pagina principal de este proyecto o en la seccion de Microchip.

Descargas:
Aquí el enlace directo para DESCARGAR los archivos disponibles, también puedes revisar o descargar la información desde mi repositorio en GitHub, si no sabes como descargarlo puedes checar aquí, bueno por el momento es todo si tienes dudas, comentarios, sugerencias, inquietudes, traumas, etc. dejarlas y tratare de responder lo mas pronto posible.
