IluminaciĆ³n de escritorio: Realizando el Layout en KiCAD

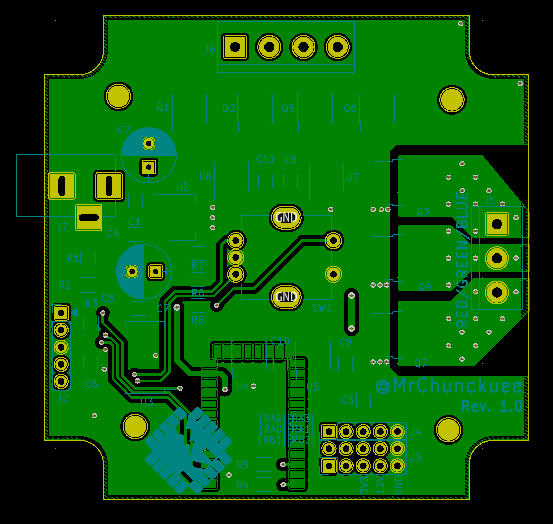

Siguiendo con el proyecto de iluminar mi escritorio he avanzado con el layout, como sabrĆ”n la mayor parte de los diseƱos que comparto estĆ”n realizados con eagle, pero en esta ocasiĆ³n estarĆ© usando KiCAD. Bueno acĆ” comparto un par de capturas del circuito que he propuesto.

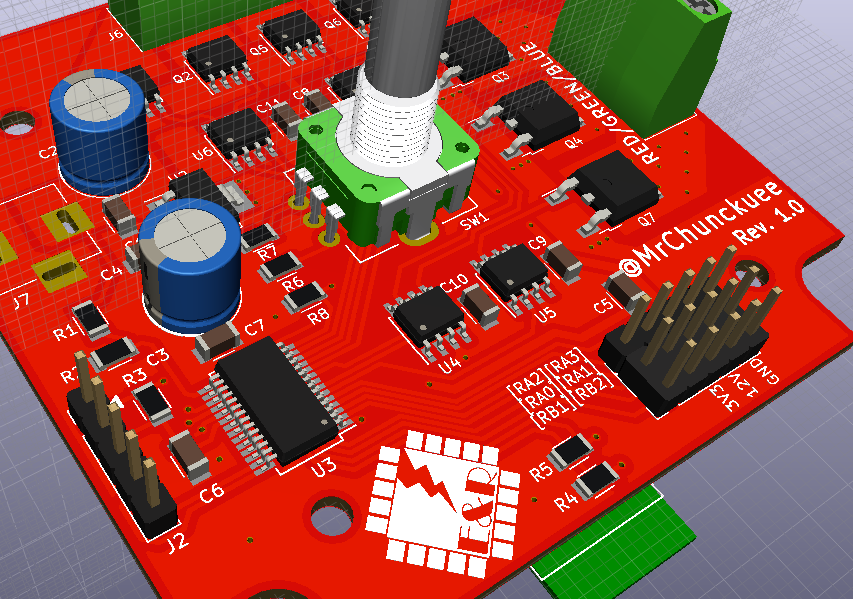

Una buena herramienta con la que cuenta KiCAD  es la de poder visualizar en 3D, asĆ­ que acĆ” les dejo un previo de lo que sera el PCB

Debo comentar que he mandado a fabricar unos cuantos PCBs, en cuanto me lleguen se los mostrare para que vean los resultados.
