Raspberry Pi Pico: Uso del sensor de temperatura interno del RP2040

Siguiendo con los post/publicaciones/ejemplos sobre la Raspberry Pico, ahora vamos a ver un ejemplo del ADC, el cual constara en mostrar la temperatura interna de este microcontrolador, para ello reutilizaremos nuestro post anterior post sobre la pantalla OLED para mostrar dicho dato, para este ejemplo también hemos usado el propuesto en el repositorio de la Pico.

Circuito:

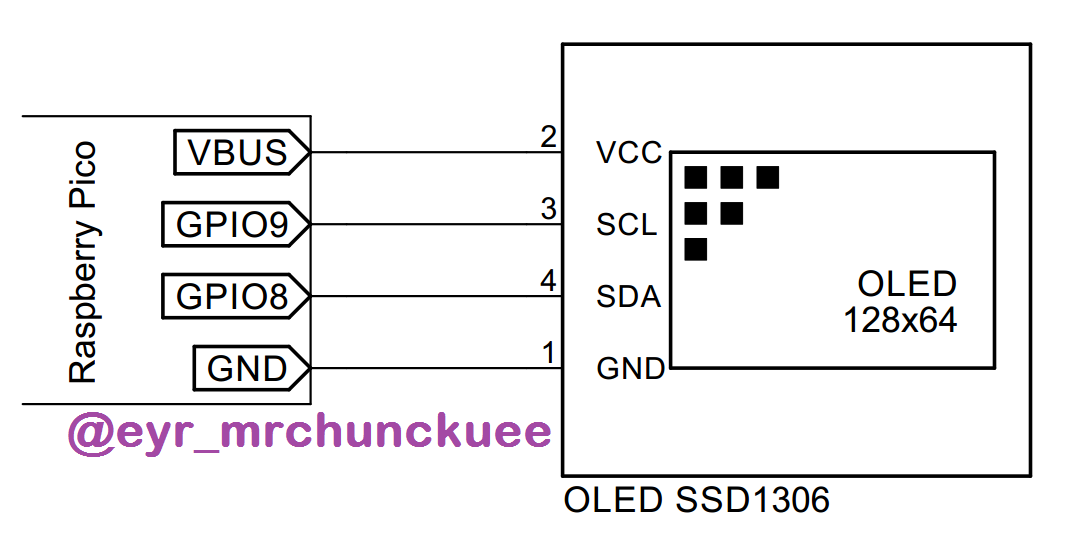

El circuito utilizado será el mismo que ya teníamos montado anteriormente, simplemente la OLED conectado al puerto I2C de nuestra Pico.

Antes de ponernos a mostrar el código veamos algo sobre el ADC del RP2040, para ello puedes encontrar mas información en su datasheet en el capitulo "ADC and Temperature Sensor", como un dato diré que este tiene 5 canales, de los cuales uno esta conectado al sensor de temperatura dentro del RP2040, también se tiene que la resolución del ADC es de 12 bits.

Para aproximar la temperatura nos dan la siguiente formula.

Firmware:

Con la formula anterior ya es posible calcular la temperatura, lo primero que hacemos es seleccionar al canal del ADC (en este caso el 4), para posteriormente en nuestro bucle while leer el valor presente y hacer la conversión usando la formula anterior, una vez obtenida mostramos tanto en la OLED como en el IDE de Thonny y repetimos este proceso aproximadamente cada 5 segundos, el código usado es el siguiente.

	# Display Image & text on I2C driven ssd1306 OLED display
	from machine import Pin, Timer, I2C, ADC
	from ssd1306 import SSD1306_I2C
	from time import sleep
	import framebuf

	sensor_temp = machine.ADC(4)
	conversion_factor = 3.3 /(65535)

	led = Pin(25, Pin.OUT)
	timer = Timer()

	WIDTH = 128 # oled display width
	HEIGHT = 64 # oled display height

	i2c = I2C(0) # Init I2C using I2C0 defaults, SCL=Pin(GP9), SDA=Pin(GP8), freq=400000
	print("I2C Address : "+hex(i2c.scan()[0]).upper()) # Display device address
	print("I2C Configuration: "+str(i2c)) # Display I2C config


	oled = SSD1306_I2C(WIDTH, HEIGHT, i2c) # Init oled display


	# Raspberry Pi logo as 32x32 bytearray
	buffer = bytearray(b"\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\|?\x00\x01\x86@\x80\x01\x01\x80\x80\x01\x11\x88\x80\x01\x05\xa0\x80\x00\x83\xc1\x00\x00C\xe3\x00\x00~\xfc\x00\x00L'\x00\x00\x9c\x11\x00\x00\xbf\xfd\x00\x00\xe1\x87\x00\x01\xc1\x83\x80\x02A\x82@\x02A\x82@\x02\xc1\xc2@\x02\xf6>\xc0\x01\xfc=\x80\x01\x18\x18\x80\x01\x88\x10\x80\x00\x8c!\x00\x00\x87\xf1\x00\x00\x7f\xf6\x00\x008\x1c\x00\x00\x0c \x00\x00\x03\xc0\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00\x00")

	# Load the raspberry pi logo into the framebuffer (the image is 32x32)
	fb = framebuf.FrameBuffer(buffer, 32, 32, framebuf.MONO_HLSB)

	# Clear the oled display in case it has junk on it.
	oled.fill(0)

	# Blit the image from the framebuffer to the oled display
	oled.blit(fb, 96, 0)

	# Add some text
	oled.text("Raspberry Pi",5,5)
	oled.text("Pico",5,15)
	oled.text("Testing ADC",5,25)
	oled.text("by MrChunckuee",5,35)

	# Finally update the oled display so the image & text is displayed
	oled.show()

	#Toggle LED on board using timer
	def blink(timer):
	led.toggle()

	timer.init(freq=2, mode=Timer.PERIODIC, callback=blink)

	while True:
	reading = sensor_temp.read_u16() * conversion_factor

	# The temperature sensor measures the Vbe voltage of a biased
	# bipolar diode, connected to the fifth ADC channel
	# Typically, Vbe = 0.706V at 27 degrees C, with a slope
	# of -1.721mV (0.001721) per degree.
	temperature = 27 - (reading - 0.706)/0.001721

	oled.fill_rect(44, 44, 72, 9, 0) # fill_rect(x-init, y-init, width, height, opts)
	# Only print two decimal
	oled.text(str("TEMP: {:.2f}".format(float(temperature))) + "C",5,45)
	print("Temperatura interna del RP2040 = {:.2f}".format(temperature) + " C")

	oled.show()
	sleep(5)

view raw ssd1306_adc_temperature.py hosted with ❤ by GitHub

Video:

Acá un pequeño video del circuito en funcionamiento, en el script esta limitado a mostrar solo dos decimales de la temperatura aunque en el video se muestran mas (esto ya que grabe el video antes de implementar la opción de redondear los dígitos).
