Saludos!! Hace un par de dias encontre entre mis cosas una libreta vieja de apuntes, en donde tenia el proceso para calcular la resistencia base de un transistor bjt para el control de un relevador (esta informacion no es novedad, ya que en muchos lugares de la red se explican, pero para mi es bueno tenerlo compartido aca porque me es facil acceder a la informacion).
Sin mas rodeos vamos a iniciar con el circuito clasico que se usa (puede haber variantes, otras configuraciones, etc.), el transistor a utilizar sera un NPN y he pintado algunas nomenclaturas, que mas adelante usare o explicare.
Los datos que tenemos son los siguientes:
- VALIM = +12V.
- VCTRL = +5V. Proveniente tal ves de algun MCU o del algun otro circuito.
- D1 = 1N4148.
- Q1 = BC548, hFE = 110. Dato obtenido del datasheet.
- Rele = +12V, 30mA. El dato de la corriente se obtuvo en el datasheet del relevador.
Puede existir la posibilidad de que no cuentes con el datasheet del relevador por ciercas circunstancias, en este caso puedes optar por obtenerlo con un amperimetro, basta con alimentarlo y medirlo.
Con estos datos ya podemos iniciar con los calculos.

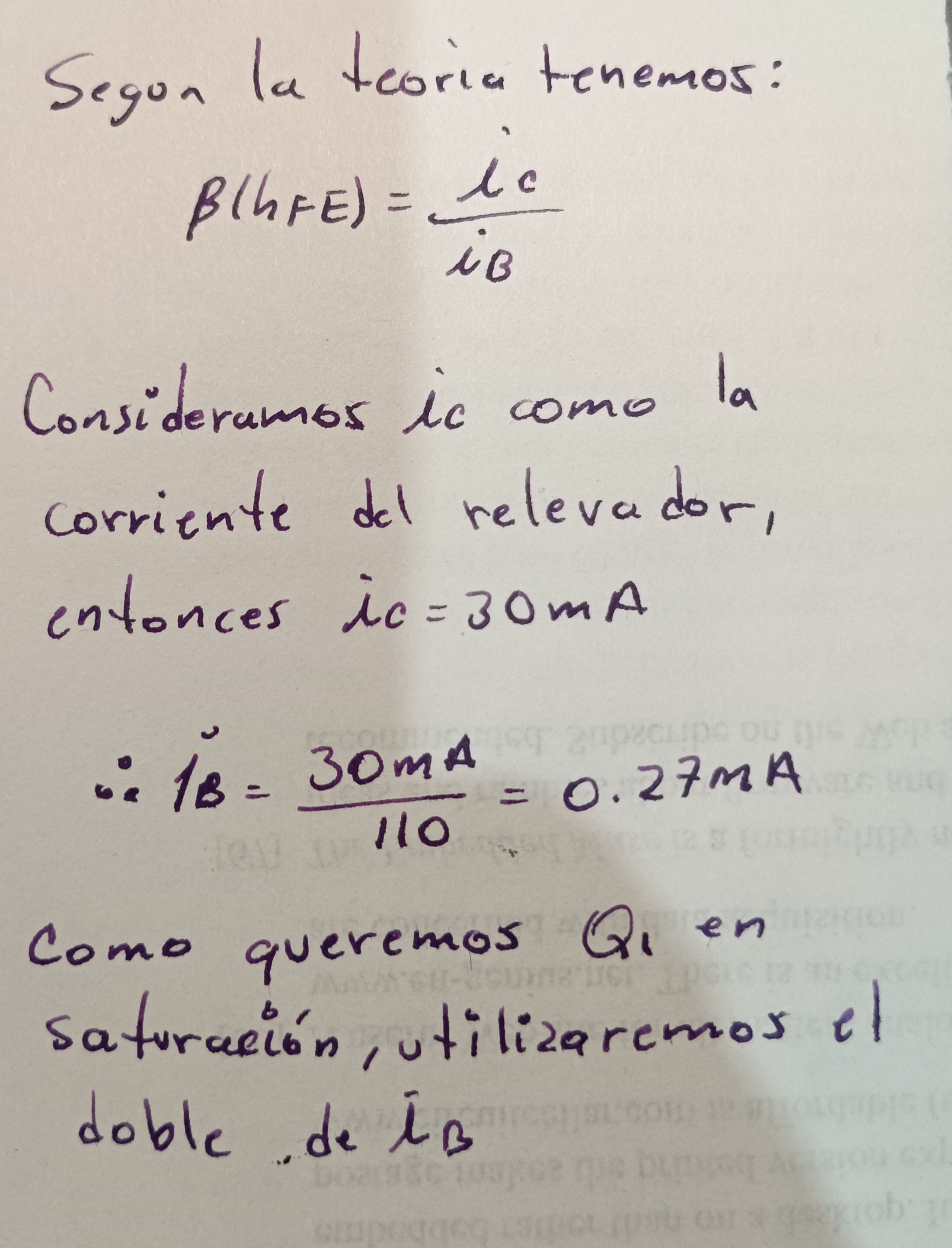

Conociendo la corriente de base ya solo faltaria analizar la malla para calcular el valor de R1.
Al final solo seria ponero a prueba, pero eso tal vez lo muestre en otra ocaciones o en el futuro complemente este post con alguna foto/video. Bueno por el momento es todo si tienes dudas, comentarios, sugerencias, inquietudes, traumas, etc. dejarlas y tratare de responder lo mas pronto
posible.
