6/25/2016

EAGLE: Panelizar PCBs

Como yo se habrán dado cuenta utilizo Eagle (Actualmente la versión 6.4.0) para realizar mis PCBs, las razones pues es simplemente mi gusto por el entorno que tiene. Les cuento resulta que hace unos cuantos días me vi en la necesidad de hacer varios PCBs iguales y tenían un tamaño pues digamos pequeños aproximadamente de 6x5cm, para fines demostrativos de esta publicación del blog usare el circuito del modulo FT232 ya publicado anteriormente acá en el blog.

Bueno regularmente mis impresos los hago en papel couche y con una impresora laser (Dejare el proceso de cómo hacerlo para otra publicación), la primera idea que se vino a mi mente fue imprimo una vez, vuelvo meter la hoja y vuelvo a imprimir, pero debo decir que esto no es buena idea jejeje lastimosamente aprendí a la mala porque a la tercera impresión la hoja se atasco en la impresora y pues obviamente se perdió, ya que quedo toda sucia e inservible por el tóner.

Lo segundo que vino a mi mente fue abrir mi archivo y hacer uso de la herramienta Copy y luego Group para seleccionar y copiar todo el circuito y así colocar varios en una sola hoja y mandar a imprimir todo junto, para iniciar no me dejaba hacer una copia en el mismo archivo ya que me mostraba el siguiente error.

6/18/2016

Vúmetro RGB (Parte 9) - Algunas consideraciones

Saludos a todos!! En esta ocasión explicare o responderé algunas dudas que me han hecho llegar, ya sea en comentarios o a mi correo (en su momento he respondido a todos), bueno primero deben de saber que los avances los hago en mis ratos libres (lo mismo pasa con las publicaciones) así que tardan un poco en aparecer en el blog espero y se entienda.

Una cosa importante que preguntan es ¿Como estoy alimentando el circuito? Aunque ya lo comente en varias ocasiones voy a tratar de explicar un poco mas sobre esto, en su tiempo dije que que estoy usando el regulador de 12 volts a 2A (en algunos comentarios me hicieron saber que con un eliminador de menor corriente, no funcionaba adecuadamente e incluso el regulador de voltaje 7805 se calentaba, así que deben de tenerlo en cuenta) que venia con la tira de LEDs, bueno a continuación un dibujo de como esta conectado.


Explicare brevemente lo que he hecho, el regulador alimenta directamente el controlador RGB, originalmente este viene con un cable de 4 hilos, 3 de estos son para los colores Red, Green y Blue, el ultimo es VCC o +12V , positivo o como gusten llamarlo, bueno yo abrí la controladora y le soldé un cable mas que sera el GND, tierra o negativo (elección de ustedes como llamarlo) esto es importante ya que lo requiere la circuiteria del vumetro, ejemplo es el LM3916, los transistores, etc. Lo realice así ya que tanto la controladora como el circuito de control estarán oculto dentro de la base del vumetro, así que lo único que saldrá sera un conector para el eliminador, llamenlo estética o presentación, solo les comento como lo he realizado, A continuación una foto de la controladora, el cable negro es el que le he soldado.


Espero que con eso se comprenda lo del voltaje, otra de las preguntas es ¿Como esta conectado las tiras al circuito? Bueno creo que para responder esto hace falta checar la teoría sobre tiras de LEDs RGB (de eso no hable en ningún avance), aquí les delo un enlace a una pagina amiga "Inventable" donde se da una explicación detallada sobre esto. Como dije en otra publicación, cada barra de acrílico tiene un tramo de tira de 3 LEDs y como vamos a usar la misma controladora para todas las barras, es necesario que la conexión de estas se hagan en paralelo, por lo tanto lo que se interrumpirá en cada barra serán los 12V, es ahí donde entra el acoplo a transistores mostrada anteriormente. En la siguiente imagen se muestra lo que les comento:


Esto es todo por el momento, son las 2 preguntas que me hicieron con mas frecuencia y creí conveniente explicarlo, hubo otras como ¿Vas a compartir los archivos para crear PCBs?¿Porque mi circuito no funciona? ¿Cuando sera que lo vas a terminar? Bueno como dije antes, avanzo poco a poco pero todo el material disponible va a aparecer en el blog. Si tienes dudas, comentarios, sugerencias, inquietudes, traumas, etc. Dejarlas y tratare de responder lo mas pronto posible.

6/11/2016

Arduino: IR Remote Control - Activando cargas

Saludos! a todos los seguidores de E&R. Anteriormente mostré el uso de la librería IRremote, y como obtener el valor hexadecimal de cada uno de los botones del control (Puedes checar la información aquí...), ahora  toca el turno de activar algunas cargas o cosas con el arduino, lo primero que se me vino en mente fueron un par de LEDs, decidí agregarle un par mas de relevadores, que a su ves estos activaran un foco y un motor estos últimos estarán trabajando a 120VAC que es lo que comúnmente encontramos en un tomacorrientes, bueno esto aquí en México, aunque el control no solo se limita a este tipo de cosas, jugando y cambiando el código, puedes incluso controlar carros de juguete, otro tipos de lamparas, control RGB, bueno se tiene mucho para trabajar, para mi es suficiente lo que les muestro en este ejemplo, tal vez en un futuro lo utilice en alguna aplicación o simplemente se quede como aprendizaje, ya veré después.

6/04/2016

Modificando bocina-reproductor Link Bits VB02023-6


Saludos!! En esta ocasión les comparto algo que hice recientemente, se trata por así decirlo de una modificación a una bocina china de la marca Link Bits modelo VB02023-6, resulta que tengo esta bocina/reproductor hace ya tiempo (2 o 3 años aproximadamente, incluso aparece en algunos vídeos como como los del vumetro, bueno eso es otra historia), en el tiempo que llevo con esta bocina, me ha tocado cambiar ya varias veces el cable USB de alimentación que ademas trae consigo un cable que tiene el conector de 3.5mm para el auxiliar, se dañan, se rompen, en fin creo que en parte por que siempre le compro de los mas corriente que encuentro, ya que me doy por bien servido que funcione, bueno pero siempre los he conseguido muy cortos, etc. Por capricho mio decidí ponerle en la carcasa un conector, así podría utilizar un cable auxiliar 1 a 1, pues esta entrada sera para compartirles algunas fotos del proceso, también les cuento que cuando lo compre me dio la curiosidad por abrirlo y ver el contenido interno (cosa que hago en ocasiones con todo lo que compro), algo que note es que otros modelos venían con un control remoto, bueno revisando el circuito note que este tenia los PADs para soldarle un receptor infrarrojo, bueno en su tiempo ya no le di mas importancia, hasta estos días que decidí agregarle el conector.

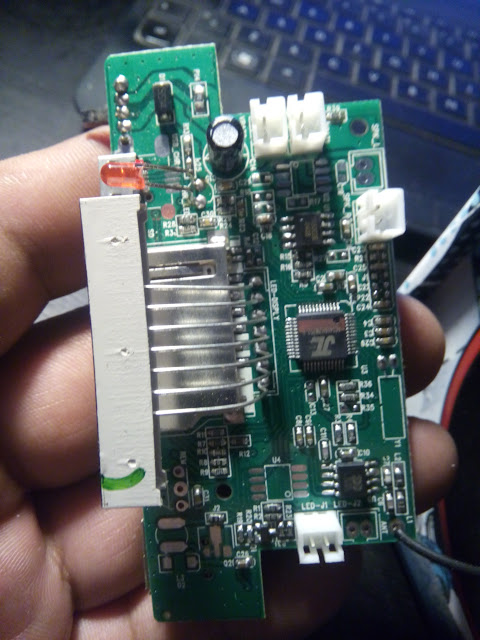

Comencemos por mostrar el circuito interno de la bocina, nada fuera del otro mundo, la verdad no me enfoque en checar donde estaba cada parte y todo eso a detalle, claramente se ve la entrada de audio, filtros, amplificador, botones, salida a display y lo que parece ser algún uC.


Bueno es obvio que si la entrada va junto con el cable USB, es fácil deducir que 2 son la alimentación y 2 son del audio, primer paso identificar el conector a simple vista 1 es GND ya que esta conectado al plano de tierra del PCB, siguiendo con las características de un conector USB el otro extremo es VCC o positivo, asi que eso nos deja los dos del centro como canales de audio, ademas como se ve en la siguiente foto se tiene unos pequeños PADs donde se puede soldar cables.


En esta captura se un poco mas de cerca, así que manos a la obra basta soldar 3 cables al conector de 3.5mm (GND, Derecha, Izquierda) para que esto funcione, por mi mal pulso se me complico soldarle los cables en dichos PADs así seguí las pistas y estos me llevaron a una resistencias y fue donde realice dicha conexión, para el GND pues había un PAD suficientemente grande para soldar así que no tuve problemas.



Ademas de soldarle los cables realice una perforación en la carcasa que es donde ira fijado el conector de 3.5mm, algo muy rudimentario pero cumple con su función.


Del otro lado del PCB se aprecia los agujeros para el receptor IR, ademas que tiene la serigrafia del componente, analizando las conexiones, determine que el del centro era GND, estaba indeciso de los extremos así que tome el multimetro, alimente el circuito con el cable USB y medí, el orden quedo según viendo la siguiente foto; el del fondo es la señal IR, luego GND y por ultimo VCC (este ultimo me dio un valor de 3.3V).


Bueno una ves identificado la distribución de pines, me surgió la duda ¿Que protocolo de comunicación usara? como verán anteriormente en el blog, había compartido sobre el control chino Xinda que estaba probando con arduino (recordemos que manejaba un protocolo NEC a 38KHz), así que dije que mas puedo perder y conecte el IR 1838 al circuito,  alimente con el cable USB y agregue una SD Card con música, debo confesar que me alegre cuando empece a presionar la tecla ">" y las canciones comenzaron a cambiar (que este era mi objetivo al incluir un control remoto), bueno moviendo las otras teclas note que solo me serviría para adelantar y atrasar canciones de la SD o de un USB, o cambiar entre auxiliar, radio y memoria, pero bueno con esto basta para mi. Pero no quise desoldar el 1838 del PCB en el que viene, así que recordé que hace mucho había adquirido unos sensores de 38KHz los busque entre mis chácharas y los encontré, resultaron ser los PNA4602.



En la siguiente imagen se puede ver el conector de 3.5mm ya colocado en la carcasa y con los cables soldados, en cuanto al PNA4602 revisando la hoja de datos resulto tener la misma distribución de pines y embonaba perfectamente en el circuito, así que nada soldé, realice otra vez las pruebas y funciono adecuadamente, así que parece que esto fue un éxito.


Mostrando como se ve el conector por la parte frontal del equipo, de este lado no se aprecia el PNA4602 pero ahí esta.


Bueno ahí se puede ver el PNA4602, soldado en el circuito y listo para iniciar a cerrar todo.



Una ultima foto de como quedo en su interior, bueno ya esta listo para volver a poner todos los cables en su lugar y cerrar todo.


Como no podía faltar, dejo un corto vídeo donde se muestra la bocina funcionando, espero se vea el efecto que deseo mostrar:


Espero les guste lo que aquí les comparto, les sea de su agrado o utilidad, tal vez no fue mucho o nada del otro mundo, pero como he dicho me gusta compartir parte de lo que hago, hasta la próxima, recuerda si tienes dudas, comentarios, sugerencias, inquietudes, traumas, etc. dejarlas y tratare lo mas pronto posible responderlas...
